产品介绍
产品参数

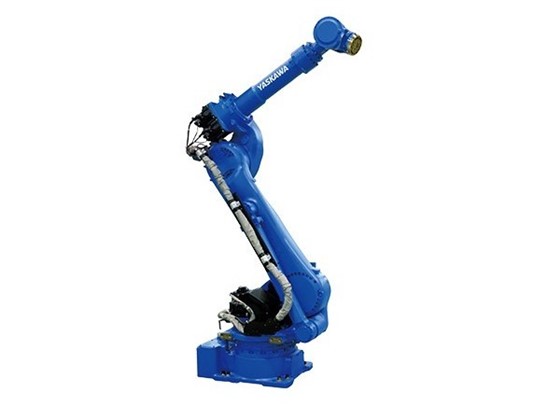

| 标准规格 | MOTOMAN-SP165 | |
| 型号 | YR-1-06VX180-A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量 |
手首部 180kg 165kg U轴上30kg
|
|
|
垂直伸长度 |
2702mm |
|
|
水平伸长度 |
- |
|
|
重复定位精度 |
±0.02mm |
|
| 动作范围 | S轴（旋转） | -180°- +180° |
| L轴（下臂） | -60°- +76° | |
| U轴（上臂） | -86°- +90° | |
| R轴（手腕旋转） | -360° - +360° -210°- +210° | |
| B轴（手腕摆动） | -130°- +130° -125°- +125° | |
| T轴（手腕回转） | -360°- +360° -210°- +210° | |
| 最大速度 | S轴（旋转） | 2.18rad/s, 125°/s |
| L轴（下臂） | 2.01rad/s, 115°/s | |
| U轴（上臂） | 2.18rad/s, 125°/s | |
| R轴（手腕旋转） | 3.18rad/s, 182°/s | |
| B轴（手腕摆动） | 3.05rad/s, 175°/s | |
| T轴（手腕回转） | 4.63rad/s, 265°/s | |
| 容许力矩 | R轴（手腕旋转） | 1000N.m 951N.m |
| B轴（手腕摆动） | 1000N.m 951N.m | |
| T轴（手腕回转） | 618N.m | |
|
容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 90kg.m2 88kg.m2 |
| B轴（手腕摆动） | 90kg.m2 88kg.m2 | |
| T轴（手腕回转） | 46.3kg.m2 46.3kg.m2 | |
|
本体质量 |
1020kg |
|
|
防护等级 |
本体:IP54，手腕轴:IP67 |
|
|
安装环境 |
温度 |
0° - +45° |
|
湿度 |
20% - 80%RH (无结露) |
|
|
震动 |
4.9m/s2(0.5G)以下 |
|
|
其他 |
不可有引火性及腐蚀性气体，液体远离电气噪音源 |
|
|
电源容量 |
5.0kVA |
|
| 安装方式 | 置地式 | |
| 用途 | 点焊、搬运 | |
场景案例
焊接效果
