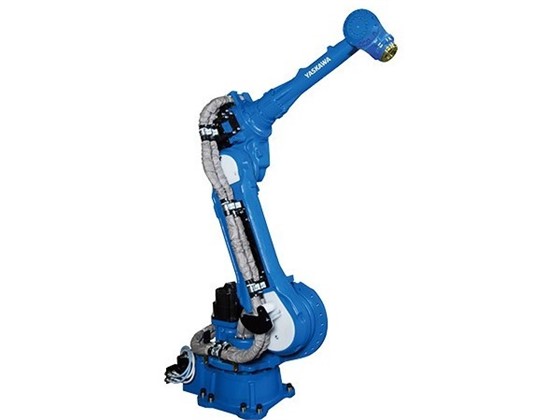

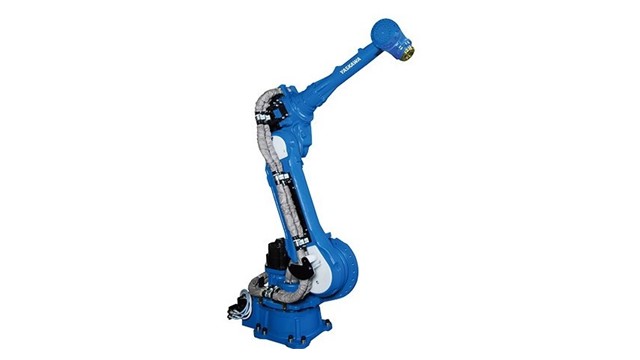

产品介绍
产品参数
| 标准规格 | MOTOMAN-SP80 | |
| 型号 | YR-1-06VX88-A00 YR-1-06VX88-A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量 |
手首部 88kg 88kg U轴上10kg
|
|
|
垂直伸长度 |
2236mm |
|
|
水平伸长度 |
- |
|
|
重复定位精度 |
±0.07mm |
|
| 动作范围 | S轴（旋转） | -180°- +180° |
| L轴（下臂） | -90° -+155° | |
| U轴（上臂） | -80°- +90° | |
| R轴（手腕旋转） | -360° - +360° -205°- +205° | |
| B轴（手腕摆动） | --125°- +125° -120°- +120° | |
| T轴（手腕回转） | -360°- +360° -180°- +180° | |
| 最大速度 | S轴（旋转） | 2.97rad/s, 170°/s |
| L轴（下臂） | 2.44rad/s, 140°/s | |
| U轴（上臂） | 2.79rad/s, 160°/s | |
| R轴（手腕旋转） | 4.01rad/s, 230°/s | |
| B轴（手腕摆动） | 4.01rad/s, 230°/s | |
| T轴（手腕回转） | 6.11rad/s, 350°/s | |
| 容许力矩 | R轴（手腕旋转） | 408N.m 389N.m |
| B轴（手腕摆动） | 408N.m 389N.m | |
| T轴（手腕回转） | 206N.m | |
|
容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 30kg.m2 28kg.m2 |
| B轴（手腕摆动） | 30kg.m228kg.m2 | |
| T轴（手腕回转） | 11kg.m2 10.3kg.m2 | |
|
本体质量 |
630kg |
|
|
防护等级 |
本体:IP54，手腕轴:IP67 |
|
|
安装环境 |
温度 |
0° - +45° |
|
湿度 |
20% - 80%RH (无结露) |
|
|
震动 |
4.9m/s2(0.5G)以下 |
|
|
其他 |
不可有引火性及腐蚀性气体，液体远离电气噪音源 |
|
|
电源容量 |
4.0kVA |
|
| 安装方式 | 置地式，侧挂式，壁挂式，倾斜式 | |
| 用途 | 点焊、搬运 | |
