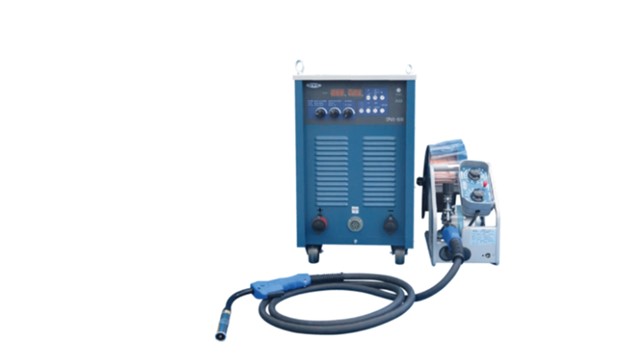

OTC焊接机CPVS-500系列

OTC焊接机CPVS-500系列

CPVS-500气保焊机

产品介绍

一元化电压设定，电弧电压自动与焊接电流匹配；
操作简便，焊接条件可以在操作面板上轻松设定；
起弧性能良好，从小电流到大电流均能稳定起弧；




产品参数

电源设备容量及电缆规格


项目 CPVS-500
输入电压 三相380V±10%
输入功率 24kVA,22.0kW
设备容量 31.5kVA以上
开关、空气开关容量 60A
输入电缆 10mm2以上
焊接电缆 70mm2以上
母材侧电缆 70mm2以上
接地电缆 10mm2以上

标准技术规格


焊接电源
焊接电源型号 CPVS-500
输入电压 380V
额定输入功率 24kVA,22.0kW
额定输入电流 33.5A
额定输出电流 500A
额定输出电压 39V
输出电流范围 30?500A
输出电压范围 12?45V
最大空载电压 64V
额定负载持续率 60%
防护等级 IP21S
质量 51.2kg
外形尺寸（W*D*H） 345*550*580 (mm)
送丝装置
送丝机型号 CM-9202
适用焊丝直径 (0.8),(0.9),1.0,1.2,(1.4),(1.6)
送丝速度 1.5?22m/min
焊丝搭载重量 25kg
质量 8kg
焊枪配置
焊枪型号 WT5000-SBD
适用焊丝直径 1.2,(1.4),(1.6)
冷却方式 空冷
控制电缆 K10012Q01
气管 K5857
流量计 HLCO2-9
