OTC焊接机D-Arc系列

OTC焊接机D-Arc系列

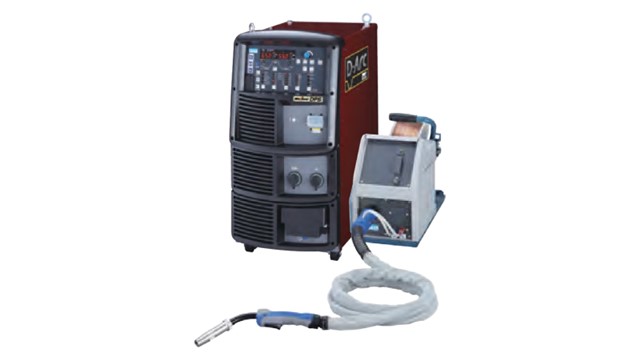

OTC厚板高效焊接D-Arc系列 新一代智能逆变控制CO?/MAG焊接机

产品介绍

大电流潜入式电弧12mm板厚不开破口单道一次焊透；
焊接速度可达到70/min以上，减少单道焊接时间；
熔深大，减少中厚板焊接层数，速度快减少单道焊接时间 ；
使用MAG气体焊道成型好、飞溅小、打磨时间少；
不仅能与机器人、专机配套，还可以作为手工焊使用；




产品参数

品名 项目 规格
焊接电源 形式 WB-DPS
额定输入电压 380V(50/60Hz共用）
输入电压范围 342V～460V
相数 三相
额定功率 29.9KVA (27.5kW) 24.9KVA (22.8kW) 45.6KVA 42.0kW) 50.3KVA (46.4kW)
焊接方法 D-Arc (单台） 直流 （单台） D-Arc (并联） 直流 （并联）
额定使用率 50% 60% 100% 100%
额定使用电流 500A 500A 650A 750A
额定负载电压 45V 39V
55V
输出电流范围 30A～500A 30A～500A 50A～650A 50A～750A
额定输出电压范围 15.5V～45V 16.5V～55V
电高负载电压 109V
防护等级 IP23
外形尺寸（不含吊环） W395*D710*H810mm(不含吊环）
重量 79kg(单台）
送丝机 型号 CMW-7403-C
用途 手工焊用
适用焊丝直径※1 1.2，（1.4），1.6mm
送丝速度 最大22m/分
外形尺寸 W254*D611*H393mm
重量 14kg
焊枪 型号 BTW500-50(30)
适用焊丝直径※1 (1.2),(1.4),1.6mm
核定电流 CO2:500A MAG:450A
使用率 100%
冷却方式 水冷
电缆长度 5m(3m)
送丝机电缆 型号 BKPT-7012
电缆横截面积 70MM²
母材电缆 型号 BKPT-7007
电缆横截面积 70MM²
并列连接用电缆 型号 BKPT-3502
截面积 35MM²
并列连接用通信电缆 型号 BKCDP-01
送丝装置侧控制电缆 型号 BKCPJ-1010
气体流量计 型号 FCR-50-220V(CO2专用）
气体流量 50ι/分
水箱 型号 CU-113
水管型号 BBPU-3002
延长水管型号 BKWR-0610
