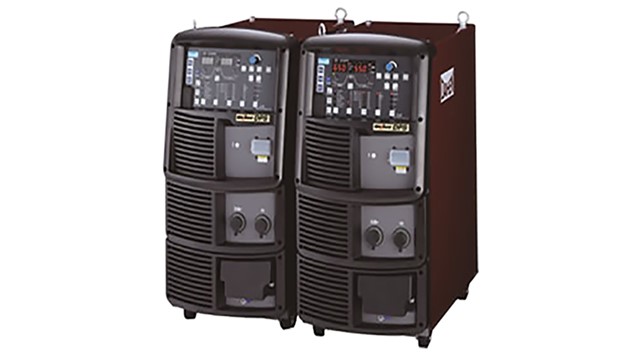

OTC焊机WB-DPS

OTC焊机WB-DPS

厚板高效焊接新技术 厚板Darc焊机MAGD-ARC 厚板高效焊接新技术，熔深大，速度快，效率高，成型好，适用广泛。

产品介绍


产品参数

电源设备容量及连接电缆
项目
 规格
机型
 WB-DPS(单台)注1
电源电压
 380V±10%
相数
 三相
设备容量
 30kVA以上
配电箱
 保险丝 50A
漏电保护/无保险丝闸刀注2
 50A
输入侧电缆注3
 22㎡以上(M6)
母材侧电缆 注4
 60㎡以上
接地线(D种接地)注5
 14㎡以上(M6)

1每一台电源中请装一个带保险丝的开关或开关闸刀

2使用闸刀时，请使用（电机专用品）

3（）是焊机端子的尺寸

4每台焊机都需要一根

5()内是焊机端子的尺寸


手工焊规格

品名 顼目 规格
焊接电源 形式 WB-DPS
额定输入电压 380V(50/50Hz共用)
输入电压范围 342V-460V
相数 三相
额定功率 29.9kVA (27.5kW) 24.9kVA (22.8kW) 45.6kVA (42.0kW) 50.3kVA (46.4kW)
焊接方法 D-Arc（单台） 直流 （单台） D-Arc （2台井联） 直流（2台并联）
额定使用率 50% 60% 100% 100%
额定使用电流 500A 650A 750A
额定负载电压 45V 39V
 55V
输出电流范围 30A-500A 50A-650A 50A-750A
额定输出电压范围 15.5V-45V 16.5V-55V
最高负载电压 109V
防护等级 IP23
外形尺寸(不含吊环) W395xD710xH810(不含吊环)
质量 79kg（单台）
送丝机 型号 CMW-7403-C
适用焊丝直径注6 1.2, (1.4),1.6
额定送丝速度 22m/分
外形尺寸 W254xD611xH393mm
质量 14kg
焊枪 型号 BTW500-50(30)
适用焊丝直径注6 (1.2),(1.4),1.6mm
额定电流 CO2X：500A MAG:450A
使 用 率 100%
冷却方式 水冷
电缆长度 5m (3m)
送丝机电缆 型号 BKPT-9512
截面积 95mm2
母材电缆 型号 BKPT -9512
截面积 95mm2
并列连接用电缆 型号 BKPT-7002
截面积 70mm2
并列连接用通信电缆 型号 BKCDP-01
送丝装置侧控制电缆 型号 BKCPJ-1010
气体流量计 型号 W-50FL-Ar
额定气体流量 502/分
水箱 型号 WRC-600A2
