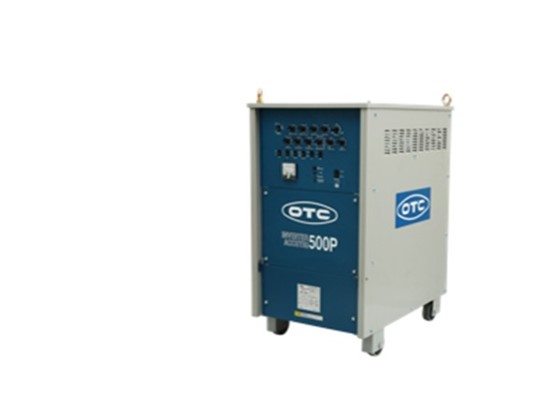

OTC氩弧焊接机AVP500系列

OTC氩弧焊接机AVP500系列

AVP500氩弧焊接机 逆变交直流两用脉冲TIG焊接机

产品介绍


电弧稳定性极高 双重逆变高速控制、理想矩形波交流电流;
电流波形种类多 交流正弦波、交流矩形波、直流、交直流混合波;
脉冲频率范围广 低频脉冲0.5-15Hz、高频脉冲10-500Hz;











产品参数


焊接机名称 INVERTER ACCUTIG AVP300/500
焊接电源 型号 AVP-300 AVP-500
技术规格
输入电压 V 3相、 380V 士 10%、 50/60Hz
额定输入容量 kVA 13.2 (9.6kW) 25.7 (20kW)
额定输出电流 TIG A 300 500
直流手弧焊 A 260 400
额定负载持续率 % 40 60
输出电流范围 交流TIG A 10~300 20-500
直流TIG 4-300 5-500
直流手弧焊 10-250 50-400
额定负载电压 交流TIG V 22 30
直流TIG 20 30
直流手弧焊 30 36
额定空载电压 V 58 72
交流输出 交流波 刚硬 A 20-300 20~500
电流范围 形种类 标准 10-300 20-500
柔软 10-200 20-330
交直流输出 交流波 刚硬 A 20-300 20~500
电流范围 形种类 标准 10-300 20-500
柔软 10-200 20-330
初始电流手 交流波 刚硬 A 20-300 20~500
弧电流(TIG) 形种类 标准 10-300 20-500
柔软 10-200 20-330
直流 4-300 5-500
时间控制参数 提前送气时间 秒 0.3-0.6(在线路板上切换)
电流上升时间 秒 0.1-5
脉冲频率 Hz 低频：0.5-15 ；高频：10-500
脉冲宽度范围 % 15-85(在线路板上调节)
交直流切换频率 Hz 0.5-20(在交流混合TIG)
电流下降时间 秒 0.1-5 0.1-5
滞后送气时间 秒 3月20日 3-20(1.6-6.4mm)
电弧点焊定时器 秒 0.2-5 0.2-5
阴极清理宽度 通过调整电极正版波时间的比率来调节
TIG焊接起弧方式 高频高压
收弧控制选择 有 无 反复切换方式
外形尺寸(WXDXH) mm 376X649X831 508 X724X895
防护等级 IP21S IP21S
重量 kg 83 133
标准配件(数量)
栓状保险 EL1-15(380V-5A) 个 1 1
保险 3130.125A 个 1 1
螺栓 M8X20-ZMCB 个 2 -
螺栓 M10X25-ZMCB 个 1 1
螺母 M10-ZMC 个 1 2
光垫 M10-ZMC 个 1 2
螺栓 M10X30-ZMC 个 - 1
TIG焊枪 型号 AW-18 AW-12
技术规格
额定焊接电流 A 300 500
额定负载持续率 % 交流70%，直流100% 60%
适用电极直径 mm (0.5)(1.0)(1.6)(2.0)(2.4)(3.2)(4.0)
冷却方式 - 水冷
电缆长度 m 4，（8）
标准配件（数量）
焊枪开关（K1108A00） - 1
气体流量调节器 型号 AF-2502
额定气体流量 L/min 25
电缆，水管，气管（4m） 型号 BAB-3501 BMRH-5001
