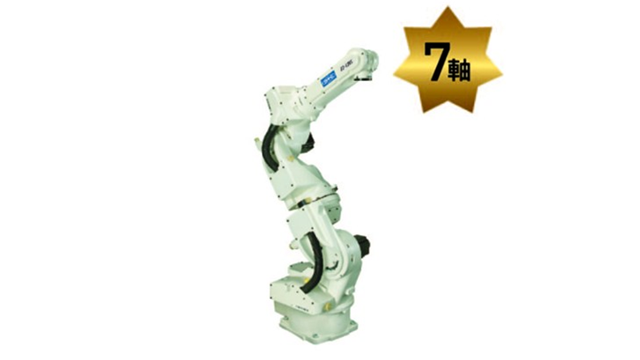

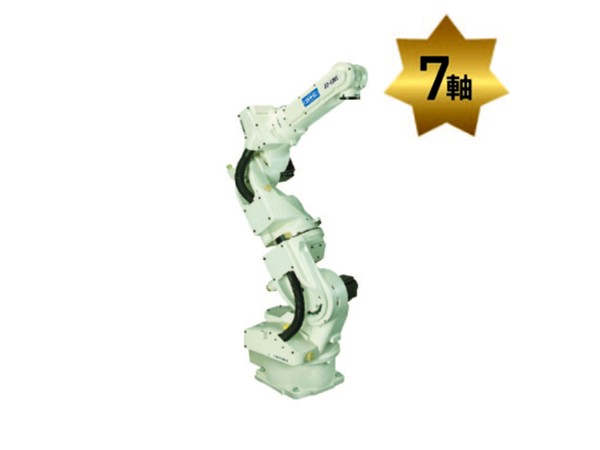

| 型号 | NV20S | |
| 轴数 | 7轴 | |
| 负载 | 20KG | |
| 重复定位精度 | ±0.08mm | |
| 驱动容量 | 6600W | |
| 动作范围 | 基本轴J1（旋转） | ±170° |
| 基本轴J2（前后） | -145°~+75° | |
| 基本轴J3（上下） | ±90° | |
| 手臂轴J4（回转） | ±180° | |
| 手臂轴J5（摆动） | -50°~+230° | |
| 手臂轴J6（扭转） | ±360° | |
| 最大速度 | 基本轴J1（旋转） |
3.40rad/s {195°/s} |
| 基本轴J2（前后） | 3.32rad/s {190°/s} | |
| 基本轴J3（上下） | 3.14rad/s {180°/s} | |
| 基本轴J4（回转） | 6.98rad/s {400°/s} | |
| 基本轴J5（摆动） | 6.98rad/s {400°/s} | |
| 基本轴J6（扭转） | 10.5rad/s {600°/s} | |
| 荷载能力 | 允许扭矩J4(回转) | 43.7N·m |
| 允许扭矩J5（摆动） | 43.7N·m | |
| 允许扭矩J6（扭转） | 19.6N·m | |
| 允许惯性矩J4（回转） | 1.09kg·m2 | |
| 允许惯性矩J5（摆动） | 1.09kg·m2 | |
| 允许惯性矩J6（扭转） | 0.24kg·m2 | |
| 机器人动作范围截面面积 | 3.91m2x340° | |
| 周围温度·湿度 |
温度：0~45℃、湿度： 20~80%RH （无结露） |
|
| 本体重量 | 321kg | |
| 第3轴可载能力 | 5kg | |
| 安装方式 | 地面 | |
